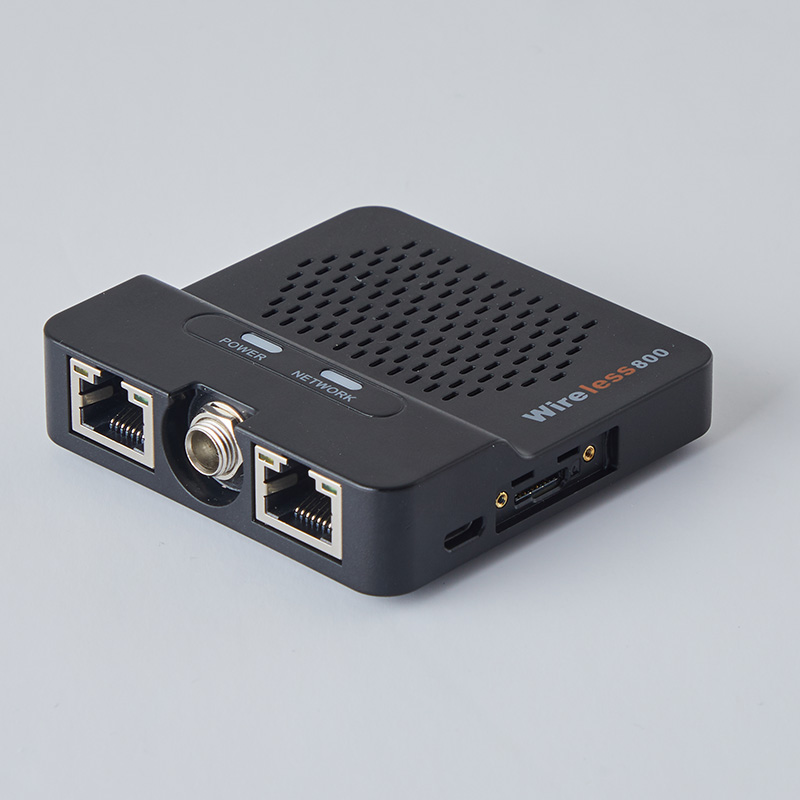

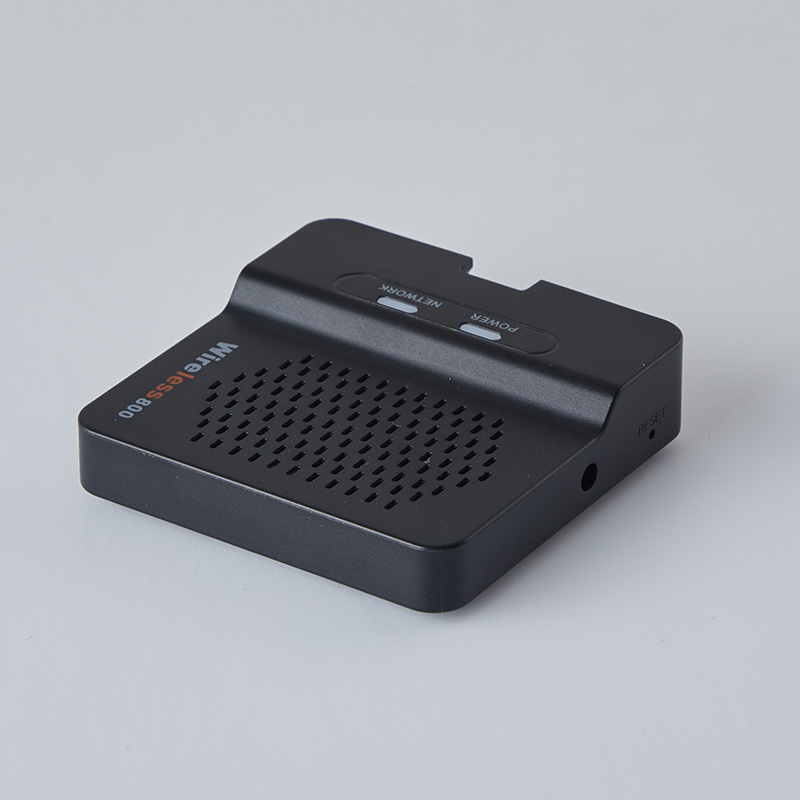

LTEルーター TC700

LTEルーター TC700
  • LTE(SIM)接続可能(大手4キャリア、多くのMVNO対応)
  • Wi-Fi搭載　接続台数10台
  • 2.4GHz 帯 IEEE802.11 b/g/n 両対応。
  • 有線 LAN インタフェース2ポート。
  • DC 出力 6V/ 2.0 A 電源アダプタ
  • コンパクトサイズ(10円玉3枚ほどの幅)
  • nanoSIM対応

手のひらサイズでLTE＆Wi-Fi＆LAN×2口搭載。
LTE通信は※大手4キャリア(ドコモ、KDDI、ソフトバンク、楽天)はもちろん、※MVNO(格安SIM)にも対応。マイナス温度～高温まで動作可能、室内外どちらでも利用できる汎用性の高い産業用LTEルーターです。

※対応BANDは基本動作しますが、稀に認識不能なSIMカードがあります。事前貸出も行っていますので事前にご相談ください。

  • Wi-Fiルーター機能
    LTE通信機能搭載。
    SIM通信もバンド対応広く対応！！
  • 超コンパクサイズ
    (10円玉3つ分の大きさ)
  • 動作温度-20℃～60℃
    室外でも使用可能
    (室外は防水、防塵通信箱等を使用)
  • 電源ジャックはロックタイプに！
    リスクがある遠隔地等でも安心！

少数台のご注文はAmazonでも販売していますのでこちらをクリック

用途にあったルーターを探そう！

－
  • 家庭(室内)向けホームルーター
  • 産業(業務)向けLTEルーター
  • ポケットWi-Fiルーター
  • (番外編)固定回線
本体価格
  • ¥5,000～20000
  • ¥20,000～100,000
  • ¥15,000～30,000
  • ¥6,000/月前後
電源
  • 必要
  • 必要
  • 不要
  • 必要
持ち運び
  • ×
  • △(製品により)
  • 〇
  • ×
屋外常設
  • ×
  • 〇
  • ×
  • ×
通信速度
  • 〇
  • 〇
  • △
  • 〇
耐久性
  • △
  • 〇
  • △
  • 〇
使用環境(温度・湿度)
  • △
  • 〇
  • △
  • 〇
防水対応
  • ×
  • △(製品により)
  • ×
  • 〇
設定方法(APNなど)
  • Webアプリ
  • Webアプリ
  • ルーター本体
  • Webアプリ
Wi-Fi同時接続台数
  • 約10台
  • 10台以上～(製品により)
  • 約10台
  • Wi-Fiにルーター依存
目次
  1. 機能ブロック図
  2. 4キャリア対応BAND
  3. 購入時の同梱物
  4. LTEルーター TC700の特徴
  5. 活用・採用事例
  6. LTEルーター+SIMセットプラン
  7. セットプラン導入事例
  8. LTEルーター TC700の仕様
  9. LTEルーター TC700の外観
  10. LED表示
  11. 仕様書ダウンロード
  12. Ｑ＆Ａ
  13. amazonより購入
  14. LTEルーターに戻る

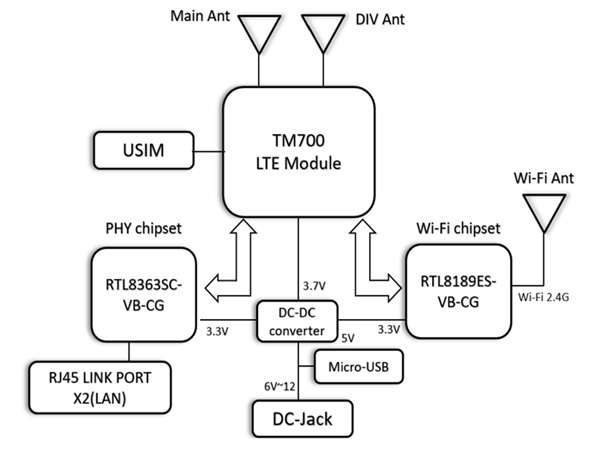

機能ブロック図

機能ブロック図

4キャリア対応BAND

NTTdocomo(d) – B1,3,19
KDDI(a)-B1,3,18,26
Softbank(S)-B1,3,8
Rakuten(R)-B3,18(roaming a)

※LTE FDD Bおよび1/3/5/8/26/18/19、LTE TDD バンド 39/41（オプション）
※対応BANDは基本動作しますが、稀に認識不能なSIMカードがあります。
事前貸出も行っていますので事前にご相談ください。

購入時の同梱物

購入時の同梱物
(1)ルーター本体
(2)RJ45ケーブル(LANケーブル)
(3)ルーター電源ACアダプター

LTEルーター特徴

  • 超コンパクトサイズなので後付けルーターを取り付けしネットワーク環境を構築可能
  • 動作温度も幅広く室内外問わず設置可能（室外は防水、防塵通信箱等を使用）
  • LANポート2口搭載→高い拡張性あり
  • バッテリー非搭載で低温/高温での長時間利用が可能。
  • セキュリティー→無線LAN規格の中で最もセキュリティーが高いWPA2を使用
  • オプションで1.5mケーブルLTE外部アンテナをご用意。
    通信BOX内設置、電波が弱い場所でも通信環境を整えるオプション品を用意しています。
  • 生活防水対応IPX5対応の為、ルーターはBOX内に収納。外部アンテナは外に出して電波キャッチ力を強くする運用方法も可能です。
  • オプションLTE外部アンテナ

    内臓アンテナ搭載のため、電波が弱い設置場所では、オプションLTE外部アンテナを用意しています。ケーブル長さ1.5m

  • 磁石付きスタンド

    スタンド裏は磁石が入っており、床置、磁石取り付けなど様々な置き方が可能です。

LTEルーター活用・採用事例

  • 自宅のインターネット環境

    自宅のインターネット環境

    ・リモートワーク
    ・格安SIMでインターネット環境を利用

  • 室外、遠隔地でのネットワーク構築

    室外、遠隔地でのネットワーク構築

    ・防犯カメラ情報をクラウドへデータ送信
    ・サイネージ運用

  • 決済端末、POS端末のネットワーク構築

    決済端末、POS端末のネットワーク構築

    クレジットカード決済、QRコード決済、交通系ICカード決済、自動販売機、売店、駐輪場などキャッシュレス決済構築に

  • 農業関連

    農業関連

    ビニールハウス、植物工場など過酷な環境でも活躍中

  • 3G回線から4G回線への切り替え

    3G回線から4G回線への切り替え

    防犯カメラ、僻地ネット環境構築など

LTEルーター+SIMセットプラン

  • LTEルーター+SIMセットプラン
  • SIMカード

「SIMをこれからどの会社のにしようかな？」とSIMも探し中の方向けなお得情報。
弊社ではSIM提供会社様との付き合いがあります。
MVNO SIM取り扱いがあり大手キャリアと比較しお得にインターネット環境を使用できます。docomoのMVNO SIMですのでdocomoが電波入るところでインターネット環境をご利用できます。

※混雑エリア、時間帯など通信が安定しない場合があります。

セットプラン導入事例

  • 小規模店舗

    ・小規模店舗様
    お店の回線をLTEルーターとSIMをセットで対応、POSレジの通信・カード決済の通信・BGMまで対応。

  • フランチャイズ店

    ・フランチャイズ店
    店舗数が多くなりネット回線のコスト見直し検討。LTEルーターとSIMをセット６ヶ月利用。初期コストを取り戻し現在も運用中。

  • コインランドリー

    ・コインランドリー
    店舗内の防犯カメラを遠隔で見るために通信環境が必要になり、LTEルーターとSIMをセットを導入。

  • 大学、専門学校

    ・大学、専門学校
    授業でインターネット環境が必要になりLTEルーターとSIMをセット購入。授業内容に合わせてルーターを移動し使用。

  • 会社オフィス

    ・会社オフィス
    事務所内のインターネット環境を、LTEルーターとSIMをセットで使用。

  • 建設事務所

    ・建設事務所
    固定回線を引く手間と開通までの待ち時間を考慮した結果、LTEルーターとSIMをセットを導入。

  • 対応サービスエリア
  • 提供するSIM

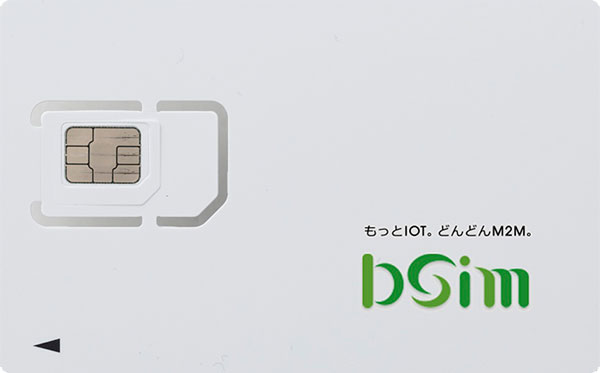

提供するSIMはdocomo回線のMVNO SIM『b sim』です。
SIMセットで購入検討の場合、SIM容量のご希望も問い合わせと一緒にご相談ください。
SIMに関する問い合わせは株式会社インターネットモバイルシステムズ様までお問い合わせください。

☆ミオ特情報☆

50GB/上り・下りのSIM限定！
ミオ・コーポレーションHPよりルーターとSIMをセット購入頂きますと、SIMの初月料金4,180円が無料になります！セット購入をご希望される方はお問い合わせページに『SIMセット購入を希望』を記載ください。担当よりご連絡を致します。

LTEルーター　TC700仕様

モジュール名
TC700J
ネットワークモード
デュアルモード

コモンエアインターフェース

LTE
FDD LTE CAT 4
WCDMA
WCDMA R7 HSPA +

LTE

周波数帯域
LTE FDD Bおよび1/3/5/8/26/18/19、LTE TDD バンド 39/41（オプション）
スループット
150Mbpsをダウンロード Upload 50Mbps

WCDMA

区分
説明
周波数帯域
WCDMA B1 / B19（6）/B8
スループット
42Mbpsをダウンロード Upload 5.76Mbps
Wi-Fi
  • 2.4GHz
  • 802.11b/g/n
  • 認証方式：WPA-PSK WPA2-PSK(TKIP/CCMP) WPA / WPA2-PSK混合
  • 接続台数：最大10台
DC入力動作電圧
+6.0VDC ～ +12VDC
利用可能な最大値
+5.5VDC ～ +16VDC
電源
同梱ACアダプター
電流（最大）
2000mA
認証
R 003-200311、003-190290、T ADF 19001103

デュアルモードは、LTEとWCDMAの両方をサポートする製品です。

LTE FDD 仕様

サポートバンド
B1 / B26（5/18/19）/B3 /B8
周波数帯域幅
1.4/3/5/10/15/20 MHz
Rx（周波数範囲）
2110～2170 / 859～894 / 1805～1880 / 925～960 MHz
Rx（レシーバー感度）
-96dBm未満
Tx（周波数範囲）
1920～1980 / 814～849 / 1710年～1785 / 880～915 MHz
Tx（最大出力電力）
23dBm（+ 1 / -3）パワークラスⅢ

LTE TDD関連の周波数とTx，Rx特性を確認できます。

LTE TDD 仕様

サポートバンド
B39 / B41
周波数帯域幅
5/10/15/20 MHz
Rx（周波数範囲）
1880～1920 MHz / 2496～2690 MHz
Rx（レシーバー感度）
-96dBm
Tx（周波数範囲）
1880～1920 MHz / 2496～2690 MHz
Tx（最大出力電力）
23dBm（+ 1 / -3）パワークラスⅢ

3G WCDMA関連の周波数とTx，Rx特性を確認できます。

WCDMA 仕様

サポートバンド
B1 / B19（6）/ B8
周波数帯域幅
5 MHz
Rx（周波数範囲）
2110～2170 MHz / 875～890 /925～960 MHz
Rx（レシーバー感度）
-106.7dBm未満
Tx（周波数範囲）
1920～1980 MHz / 830～845 /925～960 MHz
Tx（最大出力電力）
23dBm（+ 1 / -3）パワークラスⅢ

電源仕様

項目
内容
DCジャック
6V ～ 12V
保管温度
-30℃～70℃
動作温度
-20℃～60℃
湿度
95%(50℃)相対湿度(結露なきこと)
衝撃安定性
フローリングの上に12インチ落下した後も損傷はないこと

推奨されるDC特性

Iauxの電流値は、モジュールが最大電力を使用しているときに必要な電流です。5Vを維持しながら1,500mAが供給されない場合、モジュールがリセットされるか、正常に動作しない可能性があります。十分な電流が供給できるように設計してください。

区分説明Typical Figure
供給電圧DCジャック6V ～ 12V
供給電流Imax2,000mA
GNDPCBグランドプレーンに接続します

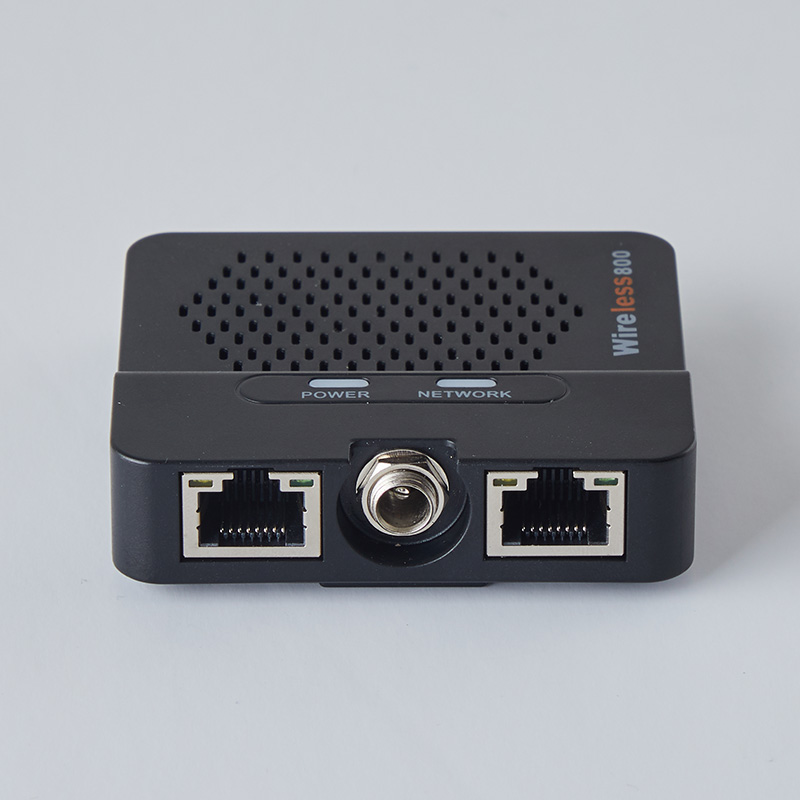

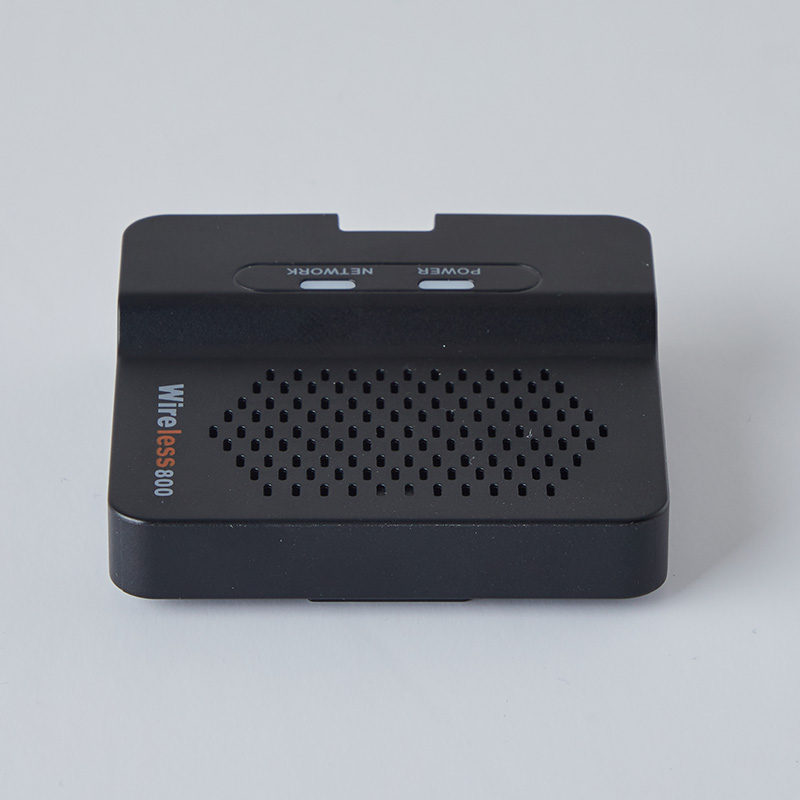

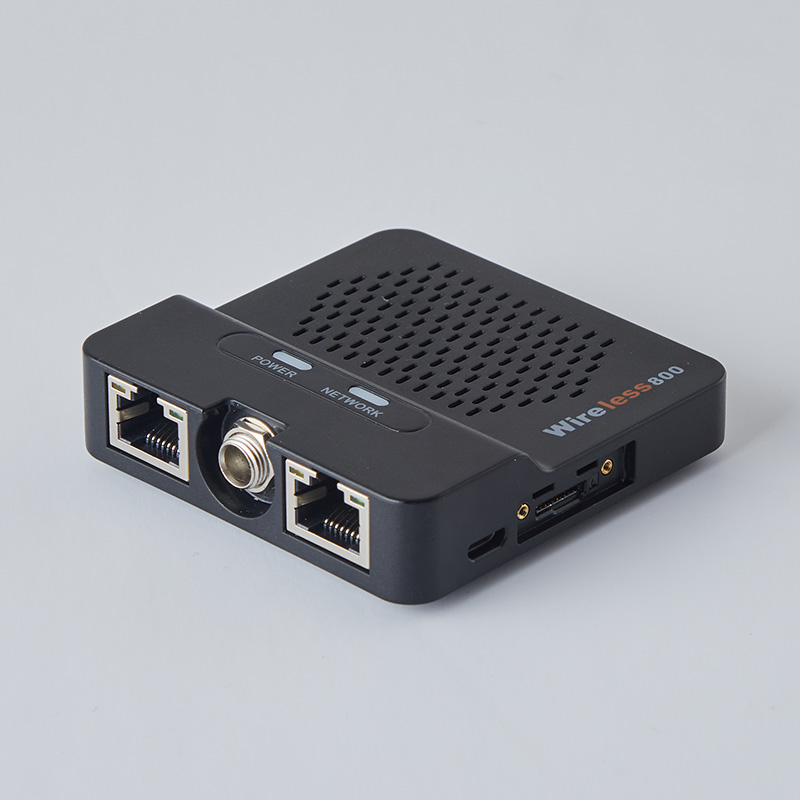

外観

寸法
68mm（W）x 68mm（L）x 19mm（T）
重量
約58g
素材
PC（ポリカーボネート）

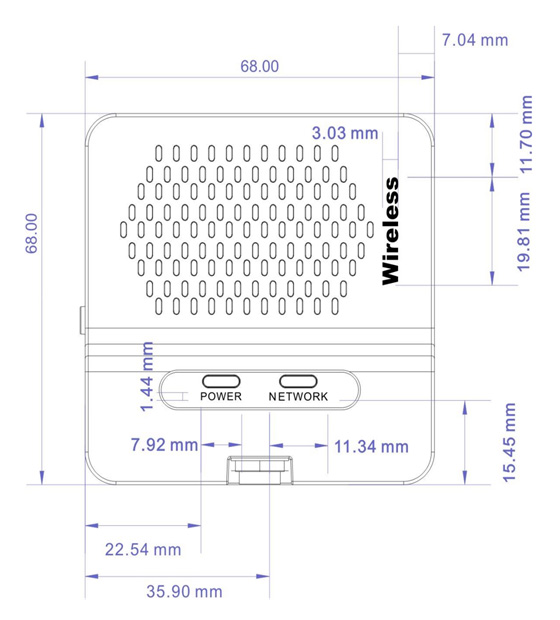

  • 外形図

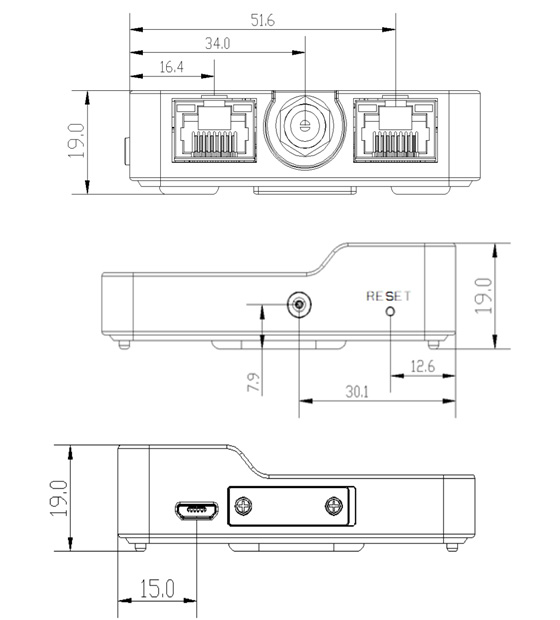

  • 側面図

LED表示

1) LEDの位置

LEDの位置

2) LEDの色

POWER

  • 赤

  • 青

  • 紫

NETWORK

  • 赤

  • 緑

  • 黄

TC700の電源LED は下図のように赤、青、紫を表示します。
LTE LED は下図のように赤、緑、黄を表示します。

3) 起動時のLED

Power on->booting->booting end

POWER

  • 赤

  • 赤

  • 赤

NETWORK

  • off

  • 赤

  • 赤

通常起動の場合、以下の順序で起動が進みます。
電源投入後、起動が完了するまで以下のLEDの色に変化します。

4) モデム状態別LED

Division

  • NoUSIM

  • NetworkAccess fail

  • USIMLock

POWER

  • 紫

  • Any

  • 赤

NETWORK

  • 黄

  • 赤

  • off

(1) USIM未挿入：モデムに SIM がない場合、または SIM が正しく挿入されていない場合、電源 LED は紫色に点滅し、LTE LED は黄色に点滅します。

(2) ネットワーク・アクセス失敗： モデムが移動通信事業者のネットワークへの接続に失敗すると、Power LEDがAnyとなり、LTE LEDが赤色に点滅します。

(3) USIMロック： SIMがロックされると、電源 LED が赤色に点灯し、LTE LED が消灯します。


※Anyとは？
以前動作状態の色が維持されるパータンとなります。

Division

  • 3GIdlestate

  • LTEIdlestate

  • 3GConnected

POWER

  • 紫

  • 青

  • 紫

NETWORK

  • off

  • off

  • 黄

【3G Idle state】3G アイドル状態： 電源 LED が紫色に点滅し、LTE LED が消灯します。

【LTE Idle state】 LTE アイドル状態： 電源 LED が青色に点滅し、LTE LED が消灯します。

【3G Connected】3G 接続： 3G データ接続モードでは、電源 LED が紫色に点滅し、LTE LED が黄色に点灯します。

Division

  • LTEConnected

  • 3GdataTRX

  • LTEdataTRX

POWER

  • 青

  • 紫

  • 青

NETWORK

  • 緑

  • 黄

  • 緑

【LTE Connected】LTE 接続： LTE データ接続モードでは、電源 LED が青色に点滅し、LTE LED が緑色に点灯します。

【3G data TRX】3G データ TRX：3G ネットワークに正常に送信されると、電源 LED が紫色に点滅し、LTE LED が黄色に点滅します。

【LTE data TRX】LTE データ TRX： モデムが LTE ネットワークに正常に送信されている場合、電源 LED は青色に点滅し、LTE LED は緑色に点滅します。

※青色 LED 点滅時のみ、LED 点灯 1秒 <-> LED 消灯 2秒 となります。また、他のLEDが点滅した場合は、LEDオン1s秒<-> LEDオフ1秒となります。

※LTE Connected
→初回のAPN設定する際、SIMを入れたもLTE Connected状態に該当すると思われますが、これはNo USIMに該当します。
LTE Connected状態とはAPN設定をおこない工場出荷状態(リセット)をかけ、APN設定が消えた状態のままSIMが挿入されている状態をLTE Connected状態と言います。

※SIMの抜き差しの際も電源ON・OFFを行った条件下の元のLEDパターンです。

仕様書ダウンロード

PDFの仕様書をご用意しておりますので下記よりご確認ください。

ハードウェア仕様書（PDF:1.71MB）

ソフトウェア仕様書（PDF:2.03MB）

オプションアンテナ仕様書（PDF:1.89MB）

get_adobe_reader
PDFファイルの閲覧には、Adobe Acrobat Reader（無償）が必要です。お持ちでない方は、ダウンロード願います。

LTEルーターTC700のＱ＆Ａ

Q1
格安SIM購入予定です！使えますか？
A1
通信キャリアによって対応バンドが決まっています。
対応バンドは1.3.8.11.18.19.21.26.42.48対応となっています。ご使用予定SIMのバンドをご確認頂き対応しているかご確認ください。
Q2
国内(日本製)の製品ですか？
A2
国外製品(韓国)となっております。
Q3
国外製品との事ですが日本で使っても問題ないですか？
A3
本製品に搭載しているWi-Fiチップは日本技適を取得しておりますので、日本でご使用可能です。また電源ケーブルもPSE認証(日本規格)を取得しており問題なくご使用頂けます。
Q4
保証期間は何年ですか？保証期間内普通に使って壊れた場合、どんな対応になりますか？インターネットを毎日使っているので対応に時間がかかると困るのですが。。。
A4
保証年数は1年です。保証期間内に普通にご利用頂き故障した場合は、新しい代替品を用意し即時対応致します。インターネットは生活インフラになっていますので、お客様にご迷惑を掛けないよう迅速に対応させて頂きます。故障した製品はお手数ですが弊社にご返送協力をお願い致します。故障原因特定を行い再発防止として検証させて頂きます。
Q5
駐車場監視でルーターを探しています。防犯カメラのネットワーク連携としても使えますか？活用事例に駐車場・遠隔地でも活用可能と記載ありますが、外で使用しても問題ないですか？
A5
動作温度-20℃～60℃と幅広い温度対応していますので、地域季節によってですがご利用頂ける可能性は高いと思います。ただ防水防塵非対応ですので通信BOXなどに入れて運用が必要となります。
Q6
購入前にSIMが対応しているか、設置する場所で通信が通るか確認したいのですが、貸出はありますか？
A6
貸出機を用意していますのでご希望あれば貸出可能でございます。(貸出期間⇒2週間)
Q7
アンテナ取り付けが出来ないデザインに見えます。後付けでアンテナを取り付けは不可能ですか？/dd>
A7
オプションで外部アンテナを用意しております。LTEの電波が弱い箇所で取り付けると電波キャッチ力が上がる可能性があります。
Q8
営業時間以外はネット環境をなくし勝手に使われないようにしたいのですが、そういった設定は出来ますか？
A8
指定日時以外は電源をオフに自動でルーターがする機能などを搭載しています。設定アプリから操作可能となっています。(アプリ⇒Webアプリケーション)
Q9
Wi-Fiは何台まで接続出来ますか？
A9
約10台です。
Q10
Wi-Fiはどのくらい届きますか？(ルーターと受信端末の距離はどのくらいなら届くか？)
A10
使用環境により異なりますが、一般的にWi-Fiの届く距離は直線で何も障害がない場合、約30m程です。一般的なWi-Fi機能となってますので上記をご参考ください。
Q11
通信速度は問題ないですか？
A11
Wi-Fiはダウンロード150Mbps、アップロード50Mbpsです。LAN側の速度が100Mbpsですので、LAN側を経由した速度は100Mbps未満となります。
Q12
室外で使用予定ですが耐久性はどのくらいありますか？
A12
具体的な耐久年数はメーカーとして決めておりません。理由としましては使用環境によって変わる為です。Wi-Fiルーターの一般的な耐久性は機器本体4-6年、通信規格2-6年程と言われています。一般的なWi-Fiルーターと同じ目安を参考ください。
Q13
ネット販売、家電量販店などで販売されているLTEルーターと何が違うんですか？
A13
ネット販売、家電量販店でルーターは家庭用(ホームルーター)の製品が多いです。本製品はご家庭での使用はもちろん、室外でもご使用頂けます。その理由は動作保証温度が関係しています。安価な家庭用のLTEルーターは動作温度0-35℃などがありますが、本製品は-20℃～60℃です。極寒の場所での使用は厳しいですが日本の気候であれば1年通して問題なく使用できる耐久性を備えています。
Q14
価格、購入するにはどうしたらいいですか？
A14
お問合せページよりお気軽にご連絡ください。
Q15
初期化のやり方が仕様書に記載されていませんが、どうやって行いますか？
A15
物理的リセット
⇒本体横に『RESET』ボタンがあります。電源を入れた状態で5-7秒間RESETボタンを長押しします。約10秒くらいでLEDが2つとも赤色に変化しその後、パワーON。ネットワークOFFのLED点滅パターンに切り替わります。これで初期化完了です。
設定アプリからリセット
⇒デバイス管理から『工場初期化』を選択し実行。これで完了です。
Q16
ルーターは技適取得されているのは記載されているけど、外部アンテナは技適取得していますか？
A16
はい、外部アンテナも技適取得済です。技適認証003-190015にアンテナリストが登録されています。

amazonより購入

少数台注文の場合は、amazonより購入いただけます。
